フローコーター

国内唯一のオーバーフロー方式のカーテンコーター。様々な業界から引合いの来るユニークな塗装機器。のれんをくぐる様に塗装されます。

動作説明

このコンテンツを表示させるには Adobe Flash Player が必要です。

Flash Player を入手する

動画

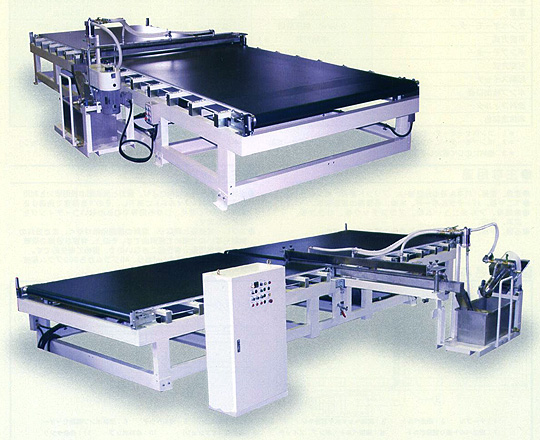

機器写真

特徴

  • UV塗料を塗布することにより、短時間で塗装出来ます。
  • 他社製品の加圧方式と違い、オーバーフロー方式は低粘度の水性塗料でも塗装可能です。
  • 他社製品と比べ消耗品も少なくシンプルな構造の為、経済的かつ使用時の調整・メンテナンスも容易です。
  • 平らな被塗物を連続して塗装するのに適しています。
  • 他社製品と比べ幅広タイプの特注機にも容易に対応可能です。
  • 液状の塗料を特殊機構により、重力と塗料の表面張力を利用して薄い膜状(フィルム、カーテン状)に流下し、その下を高速で通過する板類に極めて薄く、しかも均等でむらのないコーティングをほどこします。
  • スプレー式塗装と異なり塗料を霧状ではなく膜状にする為、溶剤の揮発飛散が少ない。更に塗料を循環させているので、塗料のロスが極めて少なく経済的です。
  • 有害な溶剤の飛散による空気汚染公害を起こさないので安全性も高いです。
  • 塗料の膜厚量は、普通1㎡当たり、60gから300g程度まで調整できます。

主な用途

  • 家具、建具、パネル等の化粧塗り、プリント基板、ガスケット。
  • ベニヤ板、パーチクルボード、木板、各種類の表面塗装。
  • 金属板、アルミニューム板、プラスチック板、ガラス板、皮革、厚紙。
  • 各種、平板、ハニカム等にも接着剤の塗布ができます。

標準仕様

型式 CFL-300 CFL-600 CFL-1200
有効塗装幅 300mm 600mm 1200mm
カーテンヘッド全幅 400mm 700mm 1300mm
最低塗布量(概略) 60g/㎡ 60g/㎡ 60g/㎡
コンベヤースピード 30m/min~100m/min 30m/min~140m/min 30m/min~140m/min
塗布量調整 ポンプ吐出量、スピード ポンプ吐出量、スピード ポンプ吐出量、スピード
塗料タンク容量 10L 30L 40L
ポンプ吐出量 27L/min~120L/min 27L/min~120L/min 27L/min~120L/min
ヘッド上下調整量 50mm~100mm 20mmピッチ 50mm~170mm 20mmピッチ 50mm~170mm 20mmピッチ
塗料受部軸間距離 200mm 200mm 230mm
コンベヤー高さ 800mm 800mm 860mm
機械寸法(長×幅×高さ) 2500mm × 1100mm × 1000mm 2500mm × 1400mm × 1100mm 4600mm × 2000mm × 1100mm
重量 400kg 600kg 1550kg
コンベヤーモーター 0.4kw 耐圧防爆 0.75kw 耐圧防爆 1.5kw 耐圧防爆
可変方式 手動可変 *1 手動可変 *1 手動可変 *1
ポンプモーター 0.75kw 安増防爆 0.75kw 安増防爆 1.5kw 安増防爆
可変方式 手動可変 *2 手動可変 *2 手動可変 *2
起動スイッチ 耐圧防爆押ボタンマグネット 耐圧防爆押ボタンマグネット 耐圧防爆押ボタンマグネット
ポンプ吐出口径 25A 25A 25A
塗料フィルター #40/樹脂 *3 #40/樹脂 *3 #40/樹脂 *3
本体塗装色 指定色 指定色 指定色

*1 コンベヤーモーターにインバーター組込可能
*2 ポンプモーターにインバーター組込可能。この場合はモーター直結
*3 塗料に応じて選定します。

塗装ヘッドがダブルの仕様も製作致します。

インバーター制御の場合は制御盤となります(オプション)

特注機の製作も承ります。

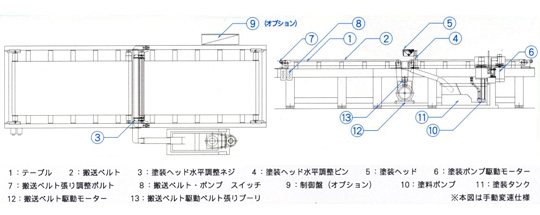

各部名称

記載の仕様は商品改良のため、予告なく変更することがあります。

仕様変更などにより、写真や内容が一部商品と異なる場合があります。
